高速精雕机 qbh650-9001cc金沙
日期：03-20 属于：新品发布
数控机床 加工中心 钻攻机 轻型龙门加工中心 铝型材加工中心
qbh650-hske32
技
术
规
格
书
术
规
格
书
深圳市精雕数控设备有限公司
地址：深圳市光明区公明街道办西田社区第三工业区29、30、31栋
电话：0755-29423909、0755-29588251
手机：13924586646 周先生(微信同号)
抖音号：sdsk20211688
邮箱：
公司9001cc金沙官网：9001cc金沙-js555888金沙老品牌
9001cc金沙-js555888金沙老品牌9001cc金沙官网：
9001cc金沙-js555888金沙老品牌网：www.sdskcnc.cn
一、机器简介：
1、sdsk-qbh650-hske32机型是专门为客户量身定做的三轴全闭环高速9001cc金沙-js555888金沙老品牌; 配双排直排18位刀库；运动方式为y轴工作台前后移动，x轴左右移动，z轴上下移动。
2、定梁式龙门结构；机身采用顶级的花岗岩(大理石)结构、永远不变形；xyz采用进口台湾上银精密级直线导轨，研磨级滚珠丝杆，配伺服电机和光珊尺，德国联轴器，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，空气过滤装置，保证了更高的加工精度、速度与稳定性。
3、特别适用于各类不锈钢、铜、铝、碳纤维、pc、压克力、塑料等零件的精密高光、雕铣、钻孔等加工。
4、可另加装等四旋转轴，探头。

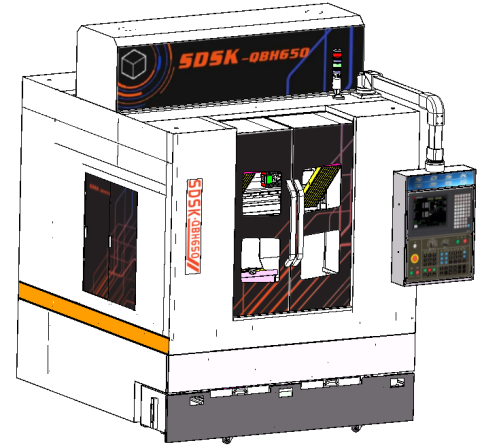

（图片仅供参考，以实物为准）
- 机器主要配置清单(单位:mm)
| 序号 | 规 格 说 明 | 数量 | 原产地 |
|
|
新代数控系统-全闭环 | 1套 | 台湾 |
|
|
xyz轴配1.0kw新代伺服电机，z带抱阐 | 各1套 | 台湾 |
|
|
新代变频器 | 1个 | 台湾 |
|
|
xyz轴配光珊尺（精度等级0.1um） | 3套 | 长春 |
|
|
铸铁工作台尺寸：x向600，y向500，厚度50 (带t槽) | 1套 | 自制 |
|
|
大理石机身，大理石横梁 | 1套 | 山东 |
|
|
铸铁机械配件 | 全套 | 自制 |
|
|
xyz轴用 台湾上银/银泰精密级直线导轨(xyz20) | 全套 | 台湾 |
|
|
xyz轴用 台湾上银/银泰精密级滚珠丝杆(xy2510/z2005) | 1套 | 台湾 |
|
|
施耐德电气配件 | 1批 | 德国 |
|
|
永磁同步电主轴 (型号hske32-100-36000）4.5kw，带编码器，气动换刀 | 1个 | 深圳 |
|
|
配双排直排18位刀库 | 1套 | 自制 |
|
|
电箱恒温器 | 1个 | 东莞 |
|
|
进口nsk/koyo p4级角接触配对轴承 | 全套 | 日本 |
|
|
主轴水冷机 | 1台 | 东莞 |
|
|
电子手轮 | 1套 | 自制 |
|
|
x/y/z轴配三防布风琴罩/y轴不锈钢防水罩 | 各1套 | 自制 |
|
|
x/y/z轴配塑料拖链 | 各1套 | 东莞 |
|
|
自动润滑油泵 | 1套 | 东莞 |
|
|
气过滤器 | 2套 | 浙江 |
|
|
喷水装置 | 1套 | 自制 |
|
|
水泵 | 1个 | 常州 |
|
|
对刀仪 | 1个 | 深圳 |
|
|
hske32刀柄(配大小全套缩咀) | 2个 | 台湾 |
|
|
机床附件 | 1套 | 深圳 |
| 机型 | sdsk-qbh650-hske32 |
| 外型尺寸 | 长1850*宽1700*高2200 左右 |
| 工作台尺寸xy | 600*500 (t型槽m10) |
| 龙门宽度 | 680 |
| 主轴鼻端至台面 | 最高360～最低60 |
| x/y/z行程 | x﹕600 y﹕500 z﹕300 |
| 最大快移速度xyz | x﹕30米/分钟 y﹕30米/分钟 z：15米/分钟 |
| 最大加工速度 | 12米/分钟 |
| 控制系统 | 台湾数控系统-全闭环 |
| 轮廓控制方式(xyz) | 全闭环 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.001 |
| 三轴垂直度 | 0.01mm |
| 加工精度 | ±0.008mm |
| xyz轴切割精度 | ±0.008mm |
| xyz定位精度 | ±0.005mm |
| 重复定位精度 | 0.004mm |
| 主轴数 | 1个 |
| 电主轴额定功率 | 4.5kw |
| 电主轴额定扭矩(s7) | 4.5n.m |
| 双排直排刀库 | 18位 |
| 换刀方式 | 自动 |
| 主轴转速 | 36000rpm/min |
| 夹持刀柄 | hske32 |
| 对刀方式 | 自动 |
| 台面承受负荷 | 300kg |
| 额定电压 | 380v/50hz |
| 整机最大功率 | 10kw |
| 整机重量 | 2500kg左右 |
四、主机标准配置及附件送配件：
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 电主轴hske32-100-36000 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 电气箱热交换器 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | hsk-e32刀柄2个（扳手） |
| 6. | 工作灯 | 16. | hsk-e32锁刀座1个 |
| 7. | 警示灯 | 17. | m10马铁1套 |
| 8. | 主轴吹气装置 | 18. | |
| 9. | 传输线 | 19. | 锁咀 （4-10） 1套 |
| 10. | 全封闭式护罩 | 20. | 护罩 |
五、机器环境及硬件设施要求﹕
| 序号 | 环境项目 | 项目要求标准 |
| 1. | 电源要求 | ac380v（4p）50-60hz，空气开关 60a，电源电压波动范围 380v±10%以内 |
| 2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55mpa，流量≥100l/min |
| 3. | 真空压力 | ≥0.6 mpa |
| 4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
| 5. | 环境噪音/振动 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
| 7. | 环境湿度 | 建议 45%-65% |
| 8. | 气体水分含量 | 无水分 |
