| 规 格 说 明 | 数量 | 原产地 |
| 新代系统(220ma)/2x2y5.9kw，2z5.5kw伺服电机、z带抱闸/2-11～16.5kw主轴伺服驱动 | 全套 | 台湾 |
| 2x2y/2z轴用台湾tbi精密级(x5020，yz4020)滚珠丝杆 | 全套 | 台湾 |
| 2x2y2z轴用台湾上银/银泰或同等级品牌 精密级直线导轨(x45*3/z35*2滚珠，y35*2滚柱) | 全套 | 台湾 |
| 台湾大悦直结式短鼻主轴bt40-140-535-12000/环形喷水 (配油压打刀缸) | 2个 | 台湾 |
| 24位圆盘式刀库(冈田) | 2套 | 台湾 |
| 床身2x2y2z轴全铸铁、钢构底座，主要配件为铸铁机械零配件(ht300) | 1套 | 自制 |
| 配电柜恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| 进口tbi p级角接触配对轴承 | 全套 | 台湾 |
| 主轴油冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| x/y/z轴配风琴罩 | 各1套 | 自制 |
| x/y/z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 m107-a空气过滤器） | 2套 | 浙江 |
| 喷水装置 | 2套 | 自制 |
| 气枪、水枪 | 各1把 | 浙江 |
| 水泵750w（斯纳尔） | 2个 | 常州 |
| 机床附件 | 1套 | 深圳 |
| 刀柄/配大小全套缩咀（三合） | 10个 | 深圳 |
| 链板排渣机 | 1套 | 自制 |
| 自动双开门(可另选) | 无 | 自制 |

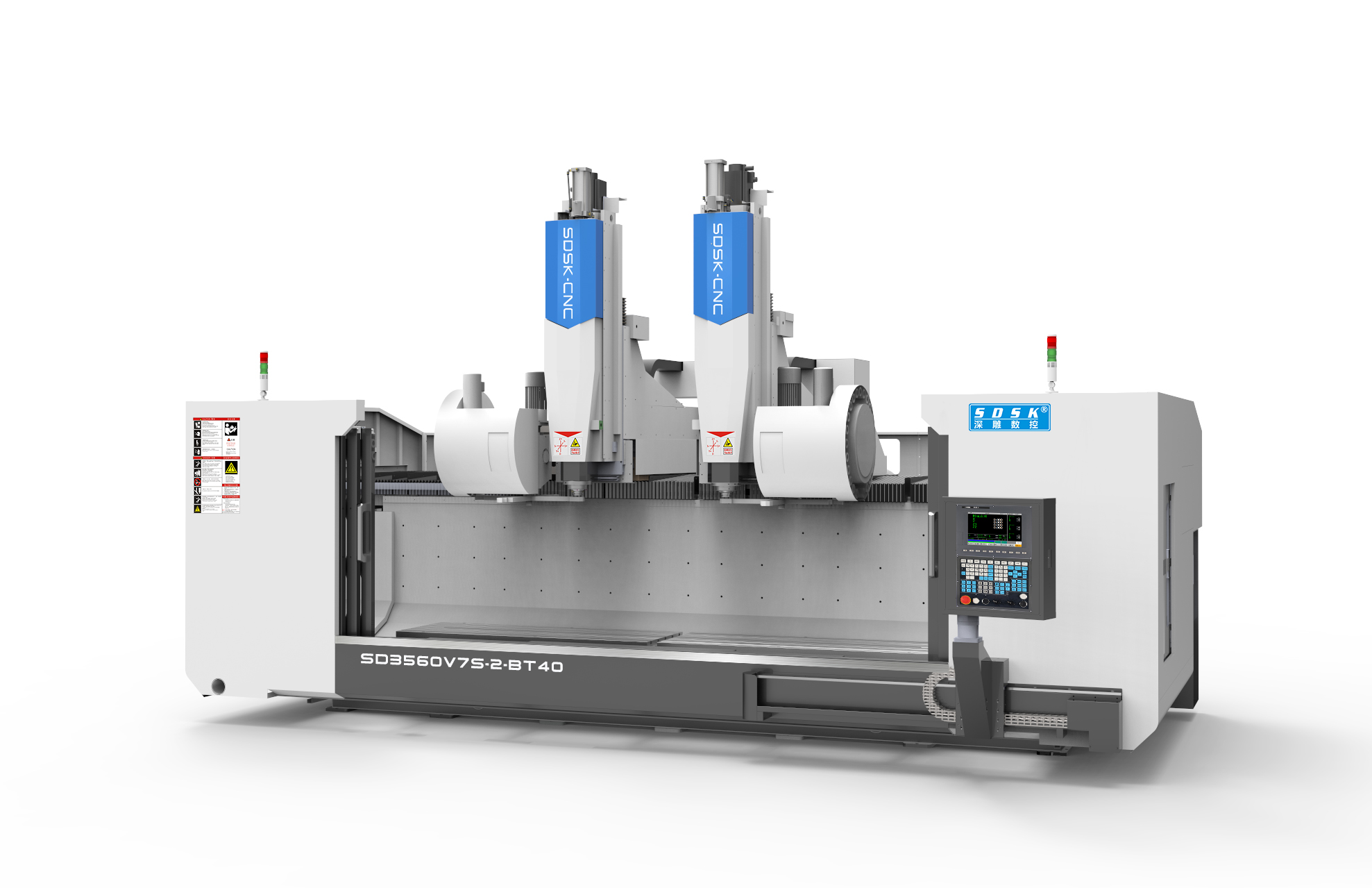

| 机型 | sd3560v7s-2-bt40 |
| 外型尺寸 | 长6250宽3800高3700左右 |
| 工作台尺寸 | x3500*y600（t槽m16） |
| 主轴鼻端至台面 | 最高850～最低150 |
| 2x/2y/2z行程 | x1/x2﹕最大2500～最小1000 2y﹕600 2z﹕700 |
| 最大空走速度xyz | x﹕35米/分钟 y﹕48米/分钟 z﹕48米/分钟 |
| 最大加工速度 | 12米/分钟 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.002 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | 士0.025mm |
| 局布定位精度 | 300 mm内±0.01mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 2个 |
| 主轴伺服功率 | 11～16.5kw/个 |
| 主轴伺服转矩 | 52.5n.m～78.25n.m |
| 主轴转速 | 12000rpm/min |
| 夹持刀柄 | bt40 |
| 圆盘刀库 | 2*24位 |
| 换刀方式 | 自动 |
| 对刀方式 | 自动 |
| 台面承受负荷 | 2000kg |
| 额定电压 | 380v/50hz |
| 整机最大功率 | 58kw |
| 整机重量 | 13500kg左右 |
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 直结式短鼻主轴 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 配电柜恒温空调 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | 刀头10个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | 锁刀座 |
| 7. | 警示灯 | 17. | m16马铁 |
| 8. | 主轴吹气装置 | 18. | 6寸批士一台 |
| 9. | 传输线 | 19. | 锁咀 er32（4-25） 1套 |
| 10. | 半封闭式护罩 | 20. | 护罩 |
| 序号 | 环境项目 | 项目要求标准 |
| 1. | 电源要求 | ac380v（4p）50-60hz，空气开关 100a，电源电压波动范围 380v±10%以内 |
| 2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55mpa，流量≥100l/min |
| 3. | 真空压力 | ≥0.6 mpa |
| 4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
| 5. | 环境噪音/振动 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
| 7. | 环境湿度 | 建议 45%-65% |
| 8. | 气体水分含量 | 无水分 |
