产品描述
机器简介：
sdsk2012v5-bt30机型是专门为客户量身定做的大型2米高速9001cc金沙-js555888金沙老品牌;定梁式结构；配有台湾圣杰16位飞碟式刀库，换刀速度为2秒; 运动方式为y轴工作台前后移动，x轴左右移动，z轴上下移动。 机身采用顶级的花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾tbi 研磨级滚珠丝杆，德国联轴器，伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，水循环冷却液喷水及喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性; 特别适用于各类玻璃、石英玻璃、陶瓷、玉石、蓝宝石等零件的精密磨边、切割、打孔、抛光等加工
另可加装第四旋转轴、侧铣头、探头功能。

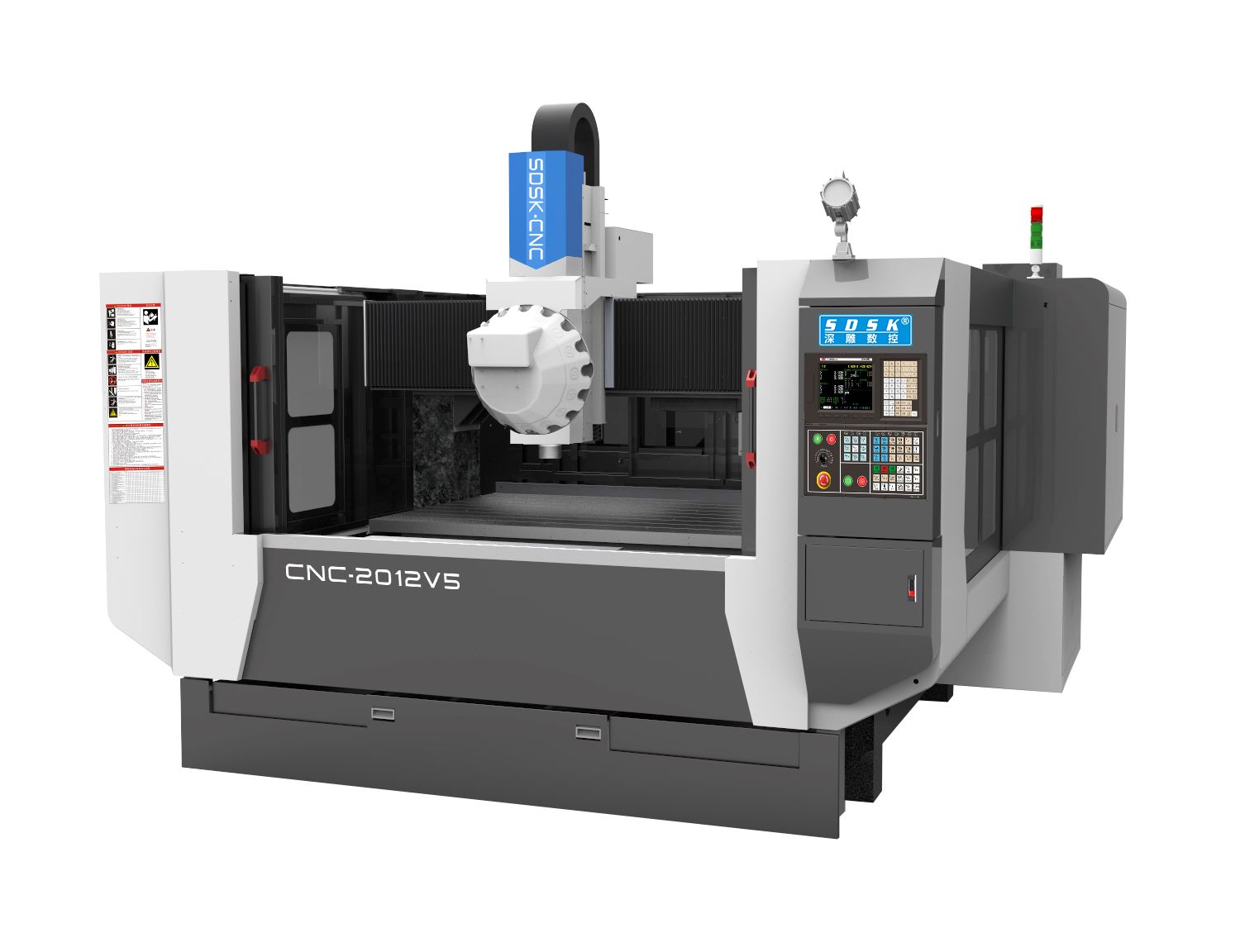

（图片仅供参考，以实物为准）
二、机器主要配置清单(单位:mm)
三、设备主要技术参数：(单位:mm)
四、主机标准配置及附件送配件：
五、机器环境及硬件设施要求﹕
sdsk2012v5-bt30机型是专门为客户量身定做的大型2米高速9001cc金沙-js555888金沙老品牌;定梁式结构；配有台湾圣杰16位飞碟式刀库，换刀速度为2秒; 运动方式为y轴工作台前后移动，x轴左右移动，z轴上下移动。 机身采用顶级的花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾tbi 研磨级滚珠丝杆，德国联轴器，伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，水循环冷却液喷水及喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性; 特别适用于各类玻璃、石英玻璃、陶瓷、玉石、蓝宝石等零件的精密磨边、切割、打孔、抛光等加工
另可加装第四旋转轴、侧铣头、探头功能。
（图片仅供参考，以实物为准）
二、机器主要配置清单(单位:mm)
| 规 格 说 明 | 数量 | 原产地 |
| 深雕数控系统（法兰克技术基础）/3轴1.8kw伺服电机/7.5kw主轴伺服驱动 | 全套 | 北京 |
| xyz轴用 台湾上银/银泰 精密级滚珠直线导轨 | 全套 | 台湾 |
| xyz轴用 台湾tbi 精密研磨级滚珠丝杆 | 全套 | 台湾 |
| 电主轴 (型号bt30/7.5-125) 24000rpmin，7.5kw, 外径125mm，带法兰，带定位槽，带编码器 | 1个 | 佛山 |
| 16位飞碟式刀库 (台湾圣杰) | 1套 | 台湾 |
| 大理石(花岗岩)床身 | 1套 | 山东 |
| 铸铁机械零配件 | 1批 | 自制 |
| 外罩：2mm钢板、喷粉(前后都有不锈钢水箱) | 全套 | 自制 |
| 配电柜恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| 进口 tbi p级角接触配对轴承 | 全套 | 台湾 |
| 主轴水冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| x/y/z轴配三防布风琴罩(y可另选钢板罩) | 各1套 | 自制 |
| x/y/z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 m107-a空气过滤器） | 2套 | 浙江 |
| 水泵（斯纳尔） | 1套 | 常州 |
| 机床附件 | 1套 | 深圳 |
| bt30刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
| 双螺 1链板式自动排渣机 (可另选) | 无 | 自制 |
三、设备主要技术参数：(单位:mm)
| 机型 | sdsk2012v5-bt30 |
| 外型尺寸 | 3670*3250*2950 |
| 铝工作台尺寸xy | 2000*1200 (t型槽m12) |
| 龙门宽度 | 2060 |
| 主轴鼻端至台面 | 最高556～最低116 |
| 刀库至工作台面 | 最低420 |
| x/y/z行程 | x﹕2050 y﹕1250 z﹕450 |
| 最大快移速度xyz | x﹕35米/分钟 y：48米/分钟 z：40米/分钟 |
| 最大加工速度 | 12米/分钟 |
| 控制系统 | 深雕数控系统 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.001 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 1个 |
| 电主轴功率 | 7.5kw |
| 电主轴扭矩 | 11.9n.m |
| 飞碟式刀库 | 16位 |
| 换刀方式 | 自动 |
| 主轴转速 | 24000rpm/min |
| 夹持刀柄 | bt30 |
| 对刀方式 | 自动 |
| 台面承受负荷 | 1000kg |
| 额定电压 | 380v/50hz |
| 整机最大功率 | 14.5kw |
| 整机重量 | 7500kg左右 |
四、主机标准配置及附件送配件：
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 电主轴bt30-125-24000 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 电气箱热交换器 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | bt30刀头5个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | bt30锁刀座 |
| 7. | 警示灯 | 17. | m12马铁 |
| 8. | 主轴吹气装置 | 18. | |
| 9. | 传输线 | 19. | 锁咀 er32（4-12） 1套 |
| 10. | 半封闭式护罩 | 20. | 护罩 |
| 序号 | 环境项目 | 项目要求标准 |
| 1. | 电源要求 | ac380v（4p）50-60hz，空气开关 60a，电源电压波动范围 380v±10%以内 |
| 2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55mpa，流量≥100l/min |
| 3. | 真空压力 | ≥0.6 mpa |
| 4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
| 5. | 环境噪音/振动 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
| 7. | 环境湿度 | 建议 45%-65% |
| 8. | 气体水分含量 | 无水分 |
