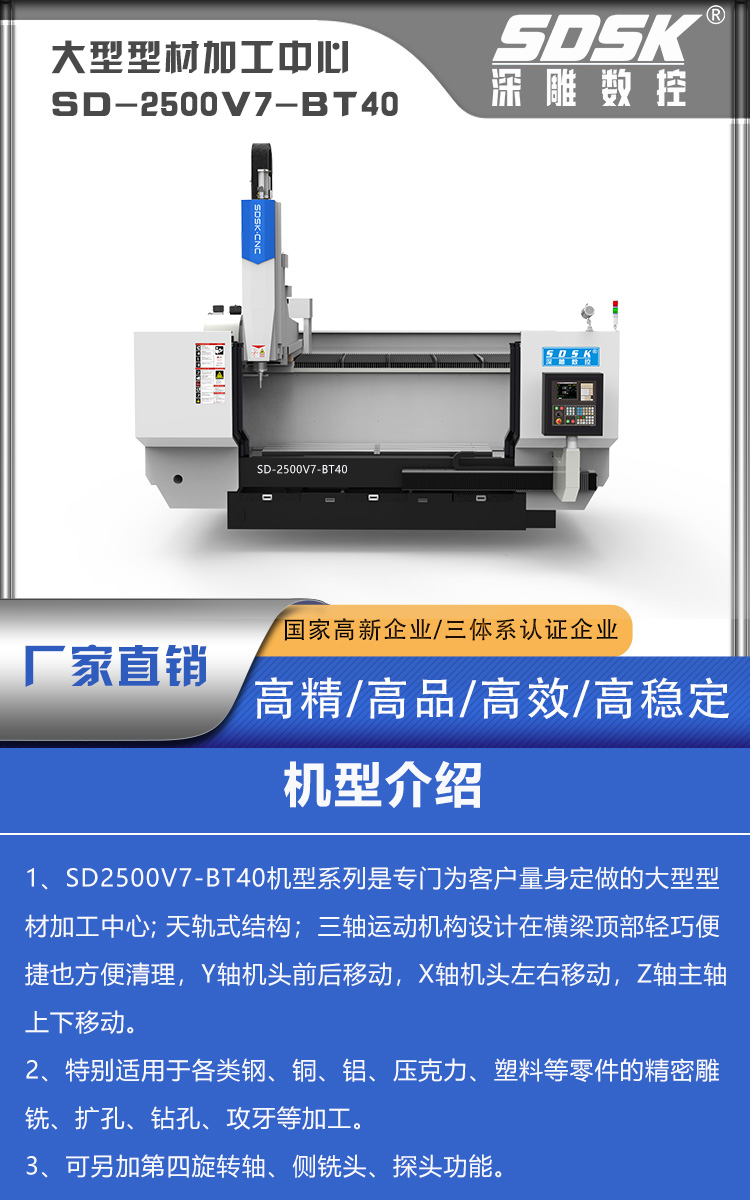

大型型材加工中心sd2500v7-9001cc金沙
日期：06-09 属于：公司新闻
深圳市精雕数控设备有限公司加工中心
机器主要配置清单(单位:mm)
| 规 格 说 明 | 数量 | 原产地 |
| 三菱系统/xyz伺服电机、z抱闸/11kw主轴伺服驱动 | 全套 | 日本 |
| x/y/z轴用台湾tbi精密级滚珠丝杆(x6020、yz4020) | 全套 | 台湾 |
| x/y/z轴用 台湾上银/银泰/鼎翰 精密级(x35、z35滚珠直线导轨、y35滚柱直线导轨) | 全套 | 台湾 |
| 台湾大悦直联式长鼻主轴bt40/150/12000rpm /环形喷水(配油压打刀缸) | 1个 | 深圳 |
| 24t圆盘刀库(冈田) | 1套 | 台湾 |
| 床身xyz轴全铸铁，钢构底座，主要配件为铸铁机械零配件(ht300) | 1套 | 自制 |
| 配电柜恒温空调系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| 进口tbi/koyo p级角接触配对轴承 | 全套 | 台湾 |
| 主轴油冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| x/y/z轴配风琴罩 | 各1套 | 自制 |
| x/y/z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 m107-a空气过滤器） | 1套 | 浙江 |
| 喷水装置 | 1套 | 自制 |
| 气枪、水枪 | 各1把 | 深圳 |
| 水泵（斯纳尔） | 1个 | 常州 |
| 机床附件 | 1套 | 深圳 |
| bt40刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
| 链板排渣机(可另选) | 无 | 自制 |
| 正门可另加装气动双开门 | 无 | 自制 |
三、设备主要技术参数：(单位:mm)
| 机型 | sd2560v7-bt40 |
| 外型尺寸 | 长4200宽3530高3200左右 |
| 工作台尺寸 | x2500*y600（t槽m16） |
| 主轴鼻端至台面 | 最高850～最低150 |
| x/y/z行程 | x：2550 y﹕600 z﹕700 |
| 最大快移速度xyz | x﹕35米/分钟 y﹕48米/分钟 z﹕48米/分钟 |
| 最大加工速度 | 12米/分钟 |
| 伺服系统xyz | 交流伺服 |
| 系统分辨率 | 0.002 |
| 三轴垂直度 | 0.02mm |
| 整机定位精度 | ±0.02mm |
| 局布定位精度 | 300 mm内±0.01mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 1个 |
| 主轴伺服驱动功率 | 11kw |
| 主轴伺服转矩 | 52.5n.m |
| 主轴转速 | 12000rpm/min |
| 夹持刀柄 | bt40 |
| 圆盘刀库 | 24t |
| 换刀方式 | 自动 |
| 对刀方式 | 自动 |
| 台面承受负荷 | 2000kg |
| 额定电压 | 380v/50hz |
| 整机最大功率 | 23kw |
| 整机重量 | 8500kg左右 |
四、主机标准配置及附件送配件：
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 直结式长鼻主轴bt40/150/12000 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 配电柜恒温空调 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | bt40刀头5个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | bt40锁刀座 |
| 7. | 警示灯 | 17. | m16马铁 |
| 8. | 主轴吹气装置 | 18. | 6寸批士一台 |
| 9. | 传输线 | 19. | 锁咀 er32（4-25） 1套 |
| 10. | 半封闭式护罩 | 20. | 护罩 |
五、机器环境及硬件设施要求
| 序号 | 环境项目 | 项目要求标准 |
| 1. | 电源要求 | ac380v（4p）50-60hz，空气开关 60a，电源电压波动范围 380v±10%以内 |
| 2. | 空气压缩机 | 使用螺杆式压缩机，储气罐，三级过滤，≥0.55mpa，流量≥100l/min |
| 3. | 真空压力 | ≥0.6 mpa |
| 4. | 空气干燥机 | 必须有空气干燥机，带自动排水功能 |
| 5. | 环境噪音/振动 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，稳固，最高点与最低点相差不超过 5mm |
| 7. | 环境湿度 | 建议 45%-65% |
| 8. | 气体水分含量 | 无水分 |
